成對晶體管

提升了電流鏡和差分放大器電路的性能

通過在電流鏡和差分放大器應用中使用我們的成對晶體管，無需進行成本高昂的額外調整。與標準雙晶體管相比，它們能夠確保提供準確的基極-發射極電壓和電流增益匹配，且內部完全隔離。

主要特性和優勢

  • 電流增益匹配至10%、5%或2%
  • 提升了電流鏡和差分放大器電路的性能
  • 基極-發射極電壓匹配至2 mV
  • 標準雙晶體管的簡易替代選擇（BCM系列）
  • 可選擇標準雙晶體管引腳配置或應用優化型引腳配置
  • 簡化電路板布局（PMP系列）
  • 5引腳類型采用共發射極配置
  • 無需進行成本高昂的額外調整
  • 多種小型、極小型和超小型封裝

關鍵應用

  • 電流鏡
  • 差分和儀表放大器
  • 對數放大器
  • 比較器

參數搜索

Matched pair transistors
數據加載中，請稍候...
參數搜索不可用。

產品

型號 描述 狀態 快速訪問
BCM53DS 80 V, 1 A PNP/PNP matched double transistors Production
BCM56DS-Q 80 V, 1 A NPN/NPN matched double transistors Production
BCM61B NPN/NPN matched double transistor Production
BCM62B PNP/PNP matched double transistor Production
BCM846BS-Q NPN/NPN matched double transistor Production
BCM846BSH-Q 65 V, 100 mA NPN/NPN matched double transistor Production
BCM847BS-Q NPN/NPN matched double transistor Production
BCM847BSH-Q 45 V, 100 mA NPN/NPN matched double transistor Production
BCM847DS NPN/NPN matched double transistor Production
BCM847QAS 45 V, 100 mA NPN/NPN matched double transistors Production
BCM856BS-Q 65 V, 100 mA PNP/PNP matched double transistors Production
BCM856BSH-Q 65 V, 100 mA PNP/PNP matched double transistor Production
BCM856DS-Q 65 V, 100 mA PNP/PNP matched double transistors Production
BCM857BS-Q PNP/PNP matched double transistor Production
BCM857BSH-Q 45 V, 100 mA PNP/PNP matched double transistor Production
BCM857DS PNP/PNP matched double transistor Production
BCM857QAS 45 V, 100 mA PNP/PNP matched double transistors Production
BCV61 NPN general-purpose double transistors Production
BCV61A NPN general-purpose double transistors Production
BCV61B NPN general-purpose double transistors Production
BCV61C NPN general-purpose double transistors Production
BCV62 PNP general-purpose double transistors Production
BCV62A PNP general-purpose double transistors Production
BCV62B PNP general-purpose double transistors Production
BCV62C PNP general-purpose double transistors Production
PHPT610035NK-Q NPN/NPN high power double bipolar transistor Production
PHPT610035PK-Q PNP/PNP matched high power double bipolar transistor Production
PMP3906AYS-Q 40 V, 200 mA PNP/PNP matched double transistor Production
PMP4201G 45 V, 100 mA NPN/NPN matched double transistor NotForDesignIn
PMP4201Y 45 V, 100 mA NPN/NPN matched double transistor Production
PMP4501QAS 45 V, 100 mA NPN/NPN matched double transistors Production
PMP4501Y 45 V, 100 mA NPN/NPN matched double transistor Production
PMP5201G 45 V, 100 mA PNP/PNP matched double transistor NotForDesignIn
PMP5201Y-Q 45 V, 100 mA PNP/PNP matched double transistor Production
PMP5501G EndOfLife
PMP5501QAS 45 V, 100 mA PNP/PNP matched double transistors Production
PMP5501Y 45 V, 100 mA PNP/PNP matched double transistor Production
Visit our documentation center for all documentation

Leaflet (1)
文件名稱 標題 類型 日期
2025-0001_NEX_121_leaflet_Update_complex_transistor_leaflet_v02.pdf Enhance Circuit Precision with Nexperia’s Matched Pair Transistors Leaflet 2025-06-24

Marcom graphics (1)
文件名稱 標題 類型 日期

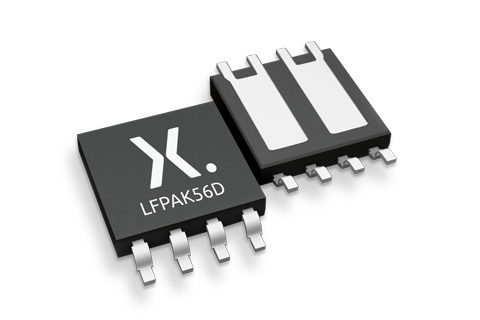

LFPAK56D_SOT1205_mk.png plastic, single ended surface mounted package (LFPAK56D); 8 leads; 1.27 mm pitch; 4.7 mm x 5.3 mm x 1.05 mm body Marcom graphics 2017-01-28

如果您有支持方面的疑問，請告知我們。如需獲得設計支持，請告知我們并填寫技術支持表格，我們會盡快回復您。

請訪問我們的社區論壇或聯系我們。
